Siirtyminen neliöstä pyöreään

CNC-taivutus neliöstä pyöreään siirtymälevyosille Difon Machineryssa

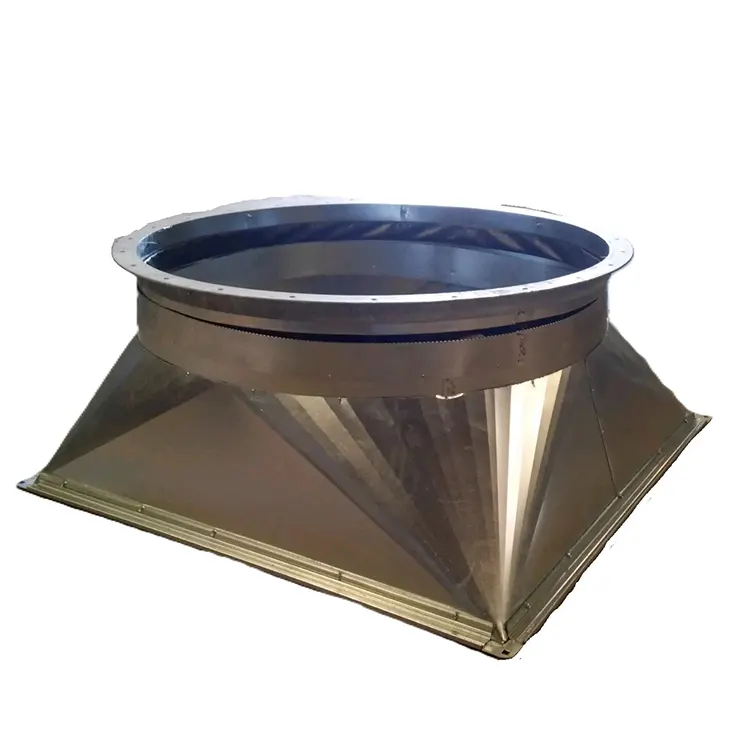

Ilmanvaihtojärjestelmien, kemiallisten nesteiden siirtojen ja ympäristönsuojelulaitteiden kaltaisten teollisuudenalojen valmistajat tarvitsevat usein tarkkoja nelikulmaisista pyöreisiin siirtymäosia. Nämä osat yhdistävät neliön tai suorakaiteen muotoiset kanavat/putket pyöreisiin, ja niiden on pidettävä ilmavirta tasaisena, nesteen vastus alhaisena ja estettävä vuodot. Difon Machinery Co., Ltd. on luotettava CNC-taivutuspalveluiden tarjoaja, jotka on suunniteltu erityisesti tätä monimutkaista metallilevyn muovaussovellusta varten. Päätarjontaamme kuuluvat räätälöidyt ja puoliksi räätälöidyt nelikulmaisista pyöreisiin siirtymäosat – pienet kaupallisiin LVI-kanaviin, suuriin teollisiin kemikaalien siirtoputkiin. Jos ostat nämä siirtymäosat Difonilta, ohitat useiden komponenttien yhdistämisen tai manuaalisen työn. Saat myös kumppanin, joka tietää, kuinka nämä osat vaikuttavat järjestelmäsi kokonaistehokkuuteen ja kuinka kauan se kestää.

Nämä neliön muotoiset siirtymäosat saattavat näyttää yksinkertaisilta "liittimiltä", mutta niiden suunnittelu ja tekeminen vaikuttavat suoraan järjestelmän tehokkuuteen, turvallisuuteen ja pitkäikäisyyteen. LVI:ssä huonosti tehty siirtymä voi aiheuttaa ilman turbulenssia – se kuluttaa enemmän energiaa ja aiheuttaa enemmän melua. Kemiallisen nesteen siirrossa epätasaiset saumat tai epäyhtenäinen seinämän paksuus voivat johtaa vuotoihin – nämä ovat turvallisuusriskejä ja jätemateriaalia. Monilta vakiolevytoimittajilta puuttuu erityisasiantuntemus neliöstä pyöreään siirtymiseen, mikä usein johtaa kompromisseihin tarkkuudessa. Difonin erikoistunut CNC-taivutusprosessi on suunniteltu erityisesti voittamaan tämän geometrian ainutlaatuiset haasteet: se siirtyy sujuvasti kulmikkaasta (neliö/suorakulmainen) kaarevaksi (pyöreäksi) materiaalia rypistymättä, liian ohutta tai heikentämättä sen rakennetta. Prosessimme on suunniteltu tarjoamaan sekä teknistä tarkkuutta että todellista suorituskykyä. Jokainen valmistamamme siirtymäosa ei ainoastaan ​​sovi täydellisesti neliömäisiin ja pyöreisiin osiin, vaan myös auttaa koko järjestelmääsi toimimaan paremmin – siirrätpä sitten ilmaa, vettä tai kemiallisia nesteitä.

Neliöstä pyöreään siirtymäosan tuotanto noudattaa tiukkaa kolmivaiheista työnkulkua: suunnittelu, tuotanto ja viimeistely, mikä varmistaa saumattoman integroinnin järjestelmääsi alusta loppuun. Tämä työnkulku käsittelee muodon luonnollista monimutkaisuutta, ja se alkaa yksityiskohtaisella suunnittelun optimoinnilla. Vakiotaivutusosat noudattavat yksinkertaisia ​​2D-muotoja, mutta neliöstä pyöreään siirtymät vaativat tarkan 3D-mallinnuksen. Prosessi vaatii tarkan "kehityskuvion" laskennan – litteän levyasetelman, joka taipuu haluttuun siirtymämuotoon. Difonissa suunnittelutiimimme käyttää edistyksellistä CAD-ohjelmistoa tehdäkseen 3D-malleja siirtymäosasta. Sitten suoritamme äärellisten elementtien analyysin (FEA) nähdäksemme, kuinka materiaali toimii taivutettuna. Tämä simulaatio havaitsee mahdolliset ongelmat ajoissa. Jos esimerkiksi siirtymisen 200 mm:n neliömäisestä kanavasta 150 mm:n pyöreään putkeen säde on liian tiukka yhdessä kohdassa, FEA näyttää materiaalin rypistymistä. Tiimimme säätää profiilia niin, että siirtymäsäde on hieman suurempi – jotta metalli taipuu tasaisesti ilman rasitusta. Työskentelemme myös tiimisi kanssa varmistaaksemme, että suunnittelu sopii järjestelmäsi tarpeisiin. Jos siirtyminen tapahtuu korkean lämpötilan LVI-järjestelmässä, säädämme materiaalin paksuutta vääntymisen estämiseksi. Jos kyseessä on syövyttäviä kemikaaleja, valitsemme metalliseoslaadut, jotka kestävät vaurioita paremmin. Tämä suunnitteluvaihe on perustavanlaatuinen, ei alustava – se on kriittinen sujuvan ja onnistuneen taivutusprosessin varmistamiseksi. Äskettäisessä asiakastoimeksiannossamme FEA-analyysimme tunnisti ja ratkaisi mahdollisen vuotokohdan alkuperäisessä siirtymäsuunnitelmassa ennen tuotannon aloittamista. Kun suunnittelu on valmis, siirrymme CNC-pohjaiseen segmentoituun taivutukseen – tämä on tärkein vaihe sujuvaan nelikulmaisesta pyöreään siirtymiseen. Yksinkertaiset U- tai L-taivutukset tarvitsevat vain yksiakselisia CNC-koneita, mutta nelikulmaisesta pyöreään siirtymiseen tarvitaan moniakselisia. Nämä koneet voivat säätää painetta ja kulmia levyn eri osissa. Niissä on ohjelmoitavat taustamittarit ja reaaliaikaiset kulmanvalvontaanturit. Näin se toimii tyypillisessä osassa: esimerkiksi 1,5 mm paksu galvanoitu teräs siirtymä 250 mm:n neliömäisestä 200 mm pyöreään. Ensin lataamme tasaisen kehityskuvion koneen työpöydälle. CNC-järjestelmä käyttää 3D-suunnittelutiedostoa kartoittamaan 8–12 "taivutussegmenttiä" – kukin pienen osan siirtymästä. Kone säätää kullekin segmentille takaosan metallin kohdistamiseksi tarkasti. Sitten se käyttää oikeaa painetta segmentin taivuttamiseksi tiettyyn kulmaan. Jokaisen segmentin välillä kulma-anturi tarkistaa, onko taivutus tarkka. Jos segmentti on poissa jopa 0,3°, kone säätää seuraavan paineen automaattisesti. Tämä segmentoitu menetelmä välttää "materiaalimuistin" - kun metalli vastustaa teräviä muodonmuutoksia. Tämä johtaa tasaiseen, jatkuvaan siirtymiseen neliömäisestä pyöreään ilman teräviä epäjatkuvuuksia tai materiaalin muodonmuutoksia.

Sen varmistamiseksi, että osa on valmis välittömään integrointiin, se läpikäy tarkan kalibroinnin ja saumojen viimeistelyn.\—Näiden vaiheiden avulla nelikulmaisesta pyöreään siirtymäosa on heti käyttövalmis järjestelmässäsi. Ensin käytämme laserääriviivaskanneria kartoittaaksesi koko osan pinnan. Vertaamme tätä karttaa alkuperäiseen 3D-suunnittelutiedostoon varmistaaksemme, että siirtymäkäyrä on johdonmukainen ja että neliömäinen pää sopii standardiin kanava-/putkikokoon. Saumaa tarvitseville osille käytämme ruostumattoman teräksen ja alumiinin TIG-hitsausta tai galvanoidun teräksen pistehitsausta. Sitten hiomme sauman sileäksi päästäksemme eroon mahdollisista kohoumista, jotka voivat häiritä ilman tai nesteen virtausta. Lisäksi jokaiselle erälle suoritetaan mittojenmukaisuustarkastus: yhdistämme siirtymäosan tavalliseen neliömäiseen kanavaan ja pyöreään putkeen ja tarkistamme rakot ohuella rakotulkilla. Jos jokin rako on yli 0,1 mm, säädämme seuraavan osasarjan taivutusparametreja. Lisäämme nesteitä kuljettaviin osiin painetestin: suljemme osan, täytämme sen vedellä tai ilmalla ja tarkistamme vuodot 1,2 kertaa järjestelmäsi enimmäiskäyttöpaineella. Tämä varmistaa, ettei nestettä pääse tihkumaan siirtymäsaumojen läpi.

Keskeinen etu Difonin valinnassa on kattava lähestymistapamme varmistaa järjestelmien yhteensopivuus. Monet asiakkaat tulevat meille olemassa olevilla neliömäisillä ja pyöreillä komponenteilla. He pelkäävät, että mukautettu siirtymäosa ei sovi heidän vanhoihin järjestelmiinsä. TTämän huolen ratkaisemiseksi tarjoamme paikan päällä tai etänä tehtävien "mittojen vahvistus"-palveluita. Lähetämme joko teknikon mittaamaan olemassa olevat kanavasi/putket tai opastamme sinut mittaamaan itsesi digitaalisella jarrusatulalla. Sitten muokkaamme siirtymäosan suunnittelua vastaamaan komponenttien pieniä eroja. Jos esimerkiksi neliönmuotoisen kanavasi sivupituus on 252 mm, muutamme kehityskuvion sopivaksi varmistaen tarkan istuvuuden. Annamme myös asennusohjeita: jokaisen tilauksen mukana tulee yksinkertainen ohjelehti. Siinä on selkeät ohjeet osien kohdistamiseen ja suositellut kiinnikkeet. Tekninen tiimimme on tavoitettavissa myös puhelimitse tai videopuhelulla vastaamaan asennuskysymyksiin – tämä tukitaso erottaa palvelumme.

Vakioasiakkaat voivat hyötyä räätälöidyistä tuotannon ajoitus- ja varastonhallintaohjelmista neliöstä pyöreään siirtyville osille. Jos olet LVI-valmistaja, joka tuottaa 500 yksikköä kuukaudessa, voimme tehdä toistuvan tilauksen kuukausittaisilla toimituksilla. Säilytämme valmiita osia ilmastoiduissa varastossamme – siellä oleva kosteus ei vahingoita galvanoitua terästä tai alumiinia. Nopeuta kehityssykliäsi nopealla prototyyppipalvelullamme: jos olet kehittämässä uutta ilmanvaihtojärjestelmää ja tarvitset yhden näytesiirtymäosan ilmavirran testaamiseen, voimme tehdä sen 3–5 arkipäivässä pienten erien CNC-linjallamme. Näin voit tarkistaa suorituskyvyn ennen kuin tilaat paljon. Järjestelmämme ylläpitää yksityiskohtaista kirjaa tilaushistoriastasi. Jos haluat tilata uudelleen kuusi kuukautta sitten ostamasi osan, meillä on jo suunnittelutiedosto ja materiaalitiedot. Tämä lyhentää toimitusaikaa noin 30 % uusiin tilauksiin verrattuna.

Neliön muotoiset siirtymäosat ovat enemmän kuin vain liittimiä; ne ovat kriittisiä järjestelmän suorituskyvyn kannalta. Ne ovat tärkeitä osia järjestelmäsi sujuvan, turvallisen ja luotettavan toiminnan varmistamiseksi. Yhdistämällä erikoistunut CNC-taivutus, suunnittelun optimointi, materiaaliosaaminen ja sitoutuminen yhteensopivuuteen varmistamme, että jokainen siirtymäosa täyttää mitta- ja suorituskykyvaatimukset. Rakennatpa sitten kaupallista LVI-verkkoa, teollisuuden kemikaaliputkistoa tai pölynkeräysjärjestelmää, nelikulmaisista pyöreisiin siirtymäosamme muodostavat saumattomasti umpeen neliömäisten ja pyöreiden komponenttien välisen kuilun. Haluatko puhua erityistarpeistasi? Pyydä näyteosaa? Tule katsomaan laitostamme? Ota yhteyttä tiimiimme. Voit nähdä omakohtaisesti, kuinka teemme litteästä pelistä tarkkuusosia, jotka varmistavat toimintasi tehokkuuden ja luotettavuuden.
