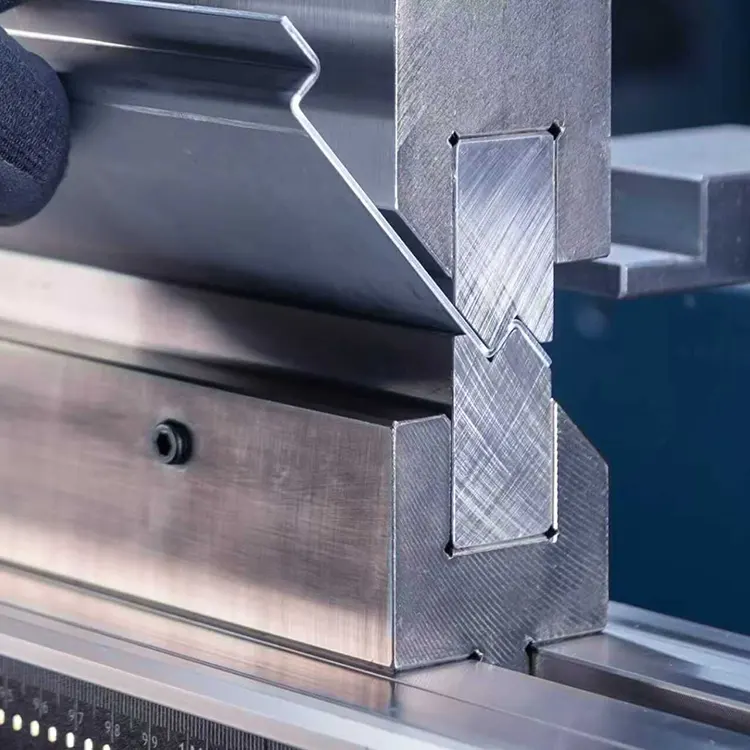

Metallilevyn offsettaivutus

CNC-taivutus levyjen offsettaivutusosiin Difon Machineryssa

Valmistajat sellaisilla aloilla kuin elektroniikkalaitteiden kotelot, teollisuuskaapit ja lääkinnällisten laitteiden kehykset tarvitsevat usein ohutlevyosia, joissa on tarkat, kontrolloidut siirtymät. Nämä osat muodostavat umpeen yhteensopimattomien kokoonpanopintojen väliset raot tai luovat rakenteellisia etäisyyksiä sisäisille komponenteille. Difon Machinery on erikoistunut tarkkuuslevyjen offsettaivutuspalveluihin, jotka ratkaisevat kohdistushaasteet. Toimitamme räätälöityjä ja puoliksi räätälöityjä offset-taivutusratkaisuja sovelluksiin, kuten porrastetut elektroniset kannatinkannattimet, offset-kaapinjakajat, porrastetut lääkinnällisten laitteiden asennuslevyt ja paljon muuta. Jokainen osa on valmistettu edistyneellä CNC-taivutustekniikalla, jotta se saavuttaa tarkat offset-koot ja tasaiset kulmat. Tämä varmistaa, että ne sopivat sujuvasti olemassa oleviin kokoonpanolinjoihin. Yhteistyössä Difonin kanssa offset-osissasi poistat manuaalisten säätöjen tai useiden komponenttien kokoonpanon tarpeen, mikä virtaviivaistaa tuotantoprosessia. Tämä parantaa tuotteen sopivuutta, toiminnallisuutta ja nopeuttaa kokoonpanoa.

Metallilevyjen offsettaivutus ei ole vain vakiotaivutus – se on erikoistunut prosessi, jolla korjataan yleinen valmistusongelma: osien kohdistaminen pintoihin, jotka eivät ole samassa tasossa. Ota elektroninen laite: se saattaa tarvita kannattimen, joka siirtää piirilevyn 10 mm metallirungon yläpuolelle lämpöongelmien välttämiseksi. Teollisuuskaappi saattaa tarvita jakajaa, jossa on 5 mm:n siirtymä tiivistetiivisteen sovittamiseksi. Lääketieteellinen kärry saattaa vaatia asennuslevyn, jossa on 3 mm:n siirtymä, jotta se toimisi olemassa olevan laitteiston kanssa. Vakiotaivutuspalvelut eivät usein täytä näitä tarkkoja vaatimuksia. Ne valmistavat osia, joiden siirtymäsyvyydet tai -kulmat ovat epäjohdonmukaisia, mikä pakottaa sinut säätämään paikan päällä – tuhlaa aikaa ja vaarantaa osien vahingoittumisen. Difonin offset-taivutustehtaalla emme vain "taivuta osia offsetilla". Suunnittelemme jokaisen siirtymän vastaamaan erityisiä kokoonpanotarpeitasi. Prosessi alkaa analysoimalla osan vuorovaikutusta muiden komponenttien kanssa: Millaisen raon tarvitset pintojen väliin? Kestääkö offset painon vai lisääkö vain väliä? Onko offsetin oltava linjassa esiporattujen reikien kanssa? Tämä kokoonpanokeskeinen lähestymistapa varmistaa, että kaikki toimittamamme offset-osat sopivat ensimmäistä kertaa. Ei uusintatyötä, ei viiveitä tuotantoaikataulussasi.

Metallilevyn offsettaivutuspalvelumme alkaa kolmivaiheisella työnkululla, joka keskittyy tarkkuuteen ja yhteensopivuuteen. Prosessi alkaa offset-vaatimustesi yksityiskohtaisella analyysillä. Vakiotaivutus keskittyy vain osan mittoihin, mutta metallilevyn offsettaivutus vaatii meidän kartoittamaan osan koko kokoonpanokontekstin. Jos esimerkiksi tarvitset offset-kannattimen 19 tuuman palvelintelineeseen, suunnittelutiimimme tarkistaa ensin telineen sisäisen koon, kuinka paljon painoa teline kestää ja missä olemassa olevat kiinnitysreiät ovat. Sitten käytämme 2D CAD -ohjelmistoa "offsetsuunnitelman" tekemiseen. Tämä ei vain luettele osan pituutta, leveyttä ja poikkeaman syvyyttä, vaan se merkitsee myös vertailupisteitä kohdistamista varten muihin komponentteihin. Suunnitelma sisältää tärkeimmät tiedot: "offset-suunta", "offset-toleranssi" ja "taivutusjärjestys". Monimutkaisille osille, joissa on useita siirtymiä, kuten kaapin jakaja, jossa on sekä pysty- että vaakasuuntaiset siirtymät, teemme 3D-renderöinnit. Nämä osoittavat, kuinka osa sopii lopulliseen kokoonpanoon, joten havaitsemme kohdistusongelmat ennen tuotannon aloittamista. Tämä kartoitusvaihe varmistaa, että offset-taivutusprosessi sopii ainutlaatuisiin kokoonpanotarpeisiisi, ei vain yleisiin sääntöihin.

Kun offset-suunnitelma on valmis, siirrymme moniakseliseen CNC-taivutukseen tarkkojen offsettien tekemiseksi. Tämä vaihe hyödyntää erikoislaitteitamme tarkkuuden takaamiseksi. Perus 3-akseliset CNC-taivutuskoneet kamppailevat tasaisen offset-säädön kanssa, mutta käytämme 6-akselisia. Niissä on kaksi taustamittaria ja reaaliaikaiset offset-valvontaanturit. Niiden avulla voimme säätää kahta avainasiaa offset-taivutuksessa: "offset-syvyys" ja "offset-kulma". Oletetaan, että teemme 5 mm pystysuuntaisen offset-kannattimen 1,5 mm paksusta kylmävalssatusta teräksestä. CNC-järjestelmä noudattaa selkeää järjestystä: ensin se linjaa metallilevyn ensisijaisen takarajan kanssa, jotta se osuu ensimmäiseen taivutuskohtaan. Sitten se käyttää 110 baarin painetta 90° mutkan tekemiseen – tämä on siirtymän ensimmäinen vaihe. Seuraavaksi toissijainen takakulma siirtää arkkia vaakasuunnassa 5 mm. Lopuksi se käyttää 105 baarin painetta toisen 90°:n taivutuksen tekemiseen. Tämä täydentää siirtymän, ja molemmat pinnat pysyvät yhdensuuntaisina ±0,05 mm:n sisällä. Tämä moniakselinen ohjaus eliminoi "offset driftin" - asteittaisen poikkeaman syvyydessä, joka on yleinen manuaalisissa tai perus-CNC-taivutusprosesseissa.

Offsetin tekemisen jälkeen teemme kokoonpanon yhteensopivuustestauksen. Tämä vaihe, palvelumme keskeinen erottava tekijä, perustuu ymmärrykseen, että mittatarkkuus ei yksinään riitä ilman kokoonpanoyhteensopivuutta. Tämä testaus ei ole vain kokojen tarkistamista. Kopioimme todellisen kokoonpanoympäristösi käyttämällä aitoja tai jäljennösosia. Jos esimerkiksi tilasit offset-kannattimet lääketieteelliseen laitteeseen, kiinnitämme ne laitteesi rungon kopioon. Sitten kiinnitämme siihen tarkoitetun lääketieteellisen komponentin ja tarkistamme: Tekeekö offset tarvitsemasi 8 mm raon rungon ja varren väliin? Voitko kiinnittää komponentin pakottamatta sitä tai kohdistamatta kiinnikettä väärin? Ovatko esiporatut reiät kannattimessa linjassa rungon reikien kanssa? Jos havaitsemme kohdistusvirheitä – jopa 0,1 mm:n – säädämme CNC-taivutusasetuksia muun erän osalta. Ehkä säädä takakulman asentoa tai taivutuspainetta. Tämä todellisen maailman validointi varmistaa, että offset-osat eivät ole vain mittatarkkoja, vaan myös optimoituja välitöntä integrointia varten.

Offset-osien laadunvarmistus rakentuu kolmen kriittisen ominaisuuden ympärille. Keskitymme kolmeen avainasiaan: tasainen offset-syvyys, offset-pintojen välinen yhdensuuntaisuus ja kohdistus kokoonpanon vertailupisteiden kanssa. Käytämme jokaisessa osassa laseretäisyysmittaria tarkastaaksemme offset-syvyyden kolmessa pisteessä. Varmistamme, että osan poikki vaihtelu on enintään ±0,05 mm. Yhdensuuntaisuuden tarkistamiseksi käytämme tarkkaa tasaisuusmittaria vertaamaan kahta siirtymää. Hylkäämme kaikki osat, joissa pintojen välinen rako on yli 0,08 mm. Kohdistustarkistuksia varten käytämme CMM:ää kartoittamaan esiporattujen reikien tai lovien sijainnin suhteessa siirtymään. Varmistamme, että ne vastaavat suunnitelmaasi ±0,1 mm:n tarkkuudella. Jokainen osa, joka läpäisee nämä tarkastukset, saa yksilöllisen sarjanumeron. Tämä linkki sen tuotantotietoihin täyden jäljitettävyyden takaamiseksi. Tämä on välttämätöntä säännellyille aloille, kuten lääkinnällisille laitteille ja ilmailulle, joilla täydellinen jäljitettävyys ja vaatimustenmukaisuus ovat pakollisia.

Difonin avaintekijä on sitoutumisemme kokoonpanokeskeiseen innovaatioon. Tiedämme, että kompensaatiotarpeet muuttuvat usein tuotesuunnittelun kehittyessä. Joten tarjoamme "nopeaa uudelleenkonfigurointia" käynnissä oleville projekteille. Jos sinun on vaihdettava siirtymä 10 mm:stä 12 mm:iin tuotannon puolivälissä, CNC-koneemme voivat vaihtaa asetuksia alle 10 minuutissa. Peruskoneet vievät yli 30 minuuttia – tämä lyhentää seisokkeja huomattavasti. Annamme myös "offset-optimoinnin" neuvoja. Jos alkuperäinen suunnittelusi tarvitsee monimutkaisen, monivaiheisen offsetin, joka maksaa liian paljon, suunnittelijamme voivat ehdottaa yksinkertaisempia offset-muotoja. Esimerkiksi viime kuussa asiakas pyysi kiinnikettä, jossa oli kolme erillistä 5 mm:n siirtymää. Suunnittelimme sen uudelleen yhdeksi 15 mm:n siirtymäksi porrastetuilla ominaisuuksilla. Tämä lyhensi tuotantoaikaa 25 % säilyttäen samalla täyden yhteensopivuuden niiden kokoonpanon kanssa.

Difon Machinery tekee yhteistyötä kanssasi kokoonpanohaasteiden ratkaisemiseksi toimittamalla muutakin kuin vain osia – toimitamme saumattoman integroinnin. Keskitymme kokoonpanokohdistukseen, moniakseliseen CNC-tarkkuuteen, todelliseen testaukseen ja joustavaan tukeen. Jokainen valmistamamme offset-osa sopii sujuvasti tuotantoprosessiisi. Tämä säästää aikaa, vähentää jätettä ja tekee tuotteesta luotettavamman. Jos rakennat elektroniikkakoteloita, teollisuuskaappeja tai lääkinnällisiä laitteita, olemme valmiita muuttamaan offset-tarpeesi korkealaatuisiksi, koottavaksi valmiiksi osiksi. Oletko valmis keskustelemaan siitä, kuinka offset-taivutuksen asiantuntemuksemme voi hyödyttää projektiasi? Pyydä näyteosaa? Tule katsomaan tehtaamme? Ota yhteyttä tiimiimme. Katso itse, kuinka prosessimme muuttaa metallilevyn tarkkuuskomponenteiksi, jotka parantavat tuotteidesi suorituskykyä ja luotettavuutta
