Laserleikkaus

Suurikokoinen metallilevyn laserleikkaus: räätälöityjä ratkaisuja Difon Machineryssa

Raskaiden koneiden, arkkitehtonisten metallitöiden ja konttituotannon valmistajat tarvitsevat usein suurikokoista ohutlevyn leikkausta. Ajattele 6000 mm pitkiä hiiliterässäiliön sivupaneeleja, 2500 mm leveitä alumiiniarkkitehtonisia verhouksia tai 60 mm paksuja metalliseosteräksisiä raskaiden laitteiden jalustoja – Difon Machinery Co., Ltd. on luotettava valinta räätälöityyn laserleikkaukseen, joka käsittelee näitä ylimitoitettuja osia. Pääpalvelumme on metallilevyn laserleikkaus, ja olemme erikoistuneet materiaaleihin, joiden koko on enintään 6000mm (pituus) × 2500mm (leveys) × 60mm (paksuus). Näin voimme ratkaista suuria leikkausongelmia: säilyttää tarkkuuden pitkillä pituuksilla, estää paksujen materiaalien vääntymisen kuumennettaessa ja varmistaa, että reunat pysyvät yhtenäisinä. Jos käytät mukautettua Difon-laserleikkaustamme suuriin osiin, sinun ei tarvitse jakaa suuria malleja pienempiin osiin (mikä lisää kokoamisaikaa ja heikentää lujuutta) tai käyttää ohuempia materiaaleja (mikä rajoittaa niiden kestävyyttä). Sen sijaan työskentelet tiimin kanssa, joka muuttaa täysikokoiset mallit yksittäisiksi, käyttövalmiiksi osiksi. Tarvitsetko 5 prototyyppiä raskaan koneen alustaa tai 500 massatuotettua arkkitehtonista paneelia? Pystymme hoitamaan molemmat, ja sovitamme sen tuotantosi aikajanallesi älykkäillä leikkaustyönkuluilla.

Suurikokoisella metallilevyn laserleikkauksella on ainutlaatuisia haasteita – yleispalvelut sotkevat usein. Esimerkiksi 6000 mm pitkä hiiliteräskonttipaneeli tarvitsee suoran, tasaisen leikkaa koko matkan. Jopa 0,5 mm:n etäisyys voi tehdä kokoonpanosta vaikean, mikä johtaa vuotaviin saumoihin. 2500 mm leveä alumiininen arkkitehtoninen paneeli tarvitsee sileät, jäysteettomat reunat – karkeat reunat tarkoittavat paikan päällä tapahtuvaa hiontaa, mikä viivästyttää projekteja. 60 mm paksu seosteräskoneisto tarvitsee tarkat leikkaukset osiin – keskikohdan ulkopuolella olevat reiät voivat pilata koko alustan ja tuhlata kallista metallia. Monet kaupat välttävät nämä ongelmat rajoittamalla leikkauskokoa tai käyttämällä plasmaleikkausta (mikä ei ole tarpeeksi tarkka paksuille materiaaleille). Mutta Difonilla räätälöity Difon-laserleikkaus on suunniteltu suurikokoisiin töihin. Ensin opimme kuinka käytät osaa: Kestääkö se raskaita kuormia (kuten koneen alustat)? Onko se ulkopuolella (kuten arkkitehtoninen verhous)? Tarvitseeko se tiukkoja asennussovituksia (kuten konttipaneelit)? Sitten muokkaamme leikkausasetuksiamme, laitteiston asetuksia ja laaduntarkistuksia vastaamaan näitä tarpeita. Tällä tavalla jopa suurimmat osasi ovat yhtä tarkkoja kuin pienemmätkin osat.

Syy, miksi pystymme käsittelemään 6000mm × 2500mm × 60mm ohutlevyä, on erikoislaserleikkauslaitteistomme ja työpajajärjestelymme. Meillä on kaksi 8000 W:n kuitulaserleikkauskonetta, joissa kummassakin pitkä, halkaistu työpöytä (7000 mm × 3000 mm), joka pitää raskaita, paksuja materiaaleja (jopa 500 kg per arkki) painumatta. Vakiotaulukoiden avulla siirrät suuria arkkeja käsin – vaarana on kohdistusvirhe – mutta meillä on automatisoidut rullakuljettimet ja tarkat lineaariohjaimet (tarkkuus ±0,03 mm joka kerta), jotka liikuttavat arkkia sujuvasti leikkauksen aikana. Tämä pitää paikantamisen yhtenäisenä jopa 6000 mm pituisille osille. Paksuille materiaaleille (jopa 60 mm) koneet käyttävät suuritehoisia lasermoduuleja, joissa on säädettävä polttoväli (150–300 mm) ja kahden tyyppistä apukaasua: happea hiiliteräkselle (nopeuttamaan leikkaamista ja pääsemään läpi paksuista kerroksista) ja typpeä alumiinille/ruostumattomalle teräkselle (estämään ruostetta ja pitämään reunat puhtaina). Ota 60 mm:n paksuinen seosteräskoneistoalusta – 8000 W laserimme sulaa sen läpi nopeudella 0,2 metriä minuutissa, ja happi puhaltaa pois sulan metallin jättäen suoran leikkauksen ilman sotkuisia palasia. 2 500 mm leveän alumiinipaneelin typpi pitää reunat kirkkaina ja merkitsemättöminä – joten sinun ei tarvitse kiillottaa niitä myöhemmin.

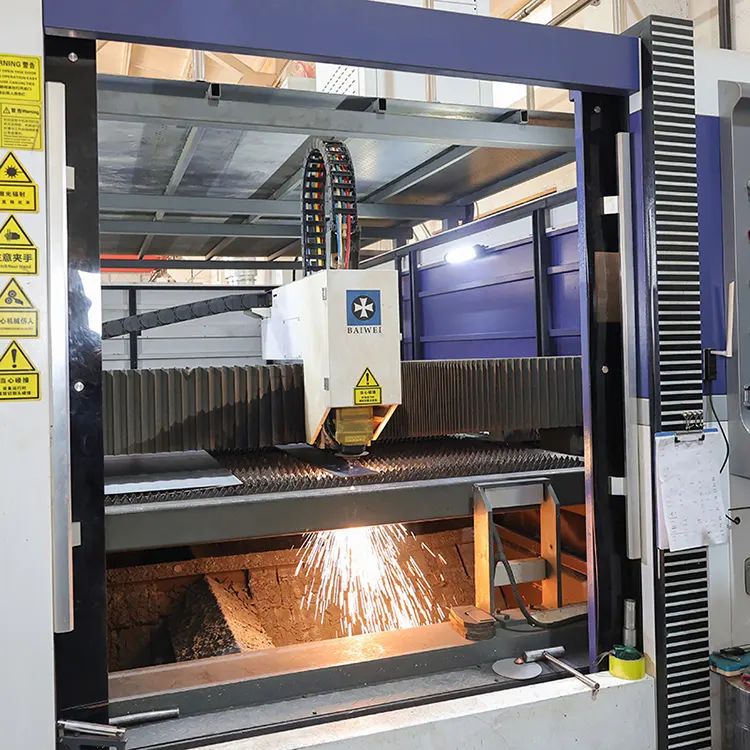

Difonin 8000 W:n kuitulaserleikkauskone toiminnassa, käsittelee 6000 mm × 2000 mm × 12 mm:n hiiliteräslevyä säiliön sivupaneeleille – näyttää automaattisen työpöydän ja laserpään tarkan liikkeen arkin pituudella

Varmistaaksemme, että suurikokoiset osat vastaavat vaatimuksiasi, olemme rakentaneet suuria kokoja varten optimoidun leikkaustyönkulun. Se korjaa ongelmat, kuten lämmön vääntymisen, materiaalin painumisen ja kohdistusongelmat, joita esiintyy vain ylimitoitettujen metallilevyjen kanssa. Ensin insinöörimme tarkastelevat suunnittelutiedostojasi muokatakseen leikkauspolkua. 6000mm pituisille osille leikataan 1000mm osia (liikkuen päästä toiseen) koko pituuden sijaan kerralla. Tämä estää lämmön kerääntymisen yhteen paikkaan – erittäin hyödyllinen ohuelle 2 mm:n alumiiniverhoukselle (koska se taipuu niin helposti) ja paksulle 60 mm:n teräkselle (joka pitää lämmön pidempään). Toiseksi valvomme lämpötilaa reaaliajassa leikkaamisen aikana: infrapuna-anturit seuraavat materiaalin pintalämpöä ja kone hidastuu, jos se kuumenee liian kuumaksi estääkseen vääntymisen. Kolmanneksi osissa, joissa on monimutkaisia ​​leikkauksia – kuten 60 mm:n paksuiset alustat, joissa on paljon asennusreikiä – leikkaamme ensin pienet kohdat (vähentääksemme arkin rasitusta) ennen suuria suoria leikkauksia. Tämä pitää jopa 6000mm × 2500mm arkit litteinä ja tarkkoina koko prosessin ajan.

Difonin suurikokoiset laserleikkausparametrit materiaalin ja koon mukaan

Mukautetun Difon-laserleikkauksen laatutarkastukset on räätälöity suurikokoisille osille – vakiotyökalut eivät useinkaan riitä 6000 tai 2500 mm:n komponentteihin. Käytämme kahta avaintyökalua tarkkuuteen: laserseurantalaitetta (tarkkuus ±0,05 mm yli 10 metriin) kokonaisten osien mittaamiseen – esimerkiksi tarkastaaksesi, että 6000 mm:n teräspaneeli on suorassa ±0,3 mm:n sisällä – ja koordinaattimittauskonetta (CMM), jossa on pitkä anturivarsi, tarkastaaksesi pieniä ominaisuuksia, kuten kiinnitysreiät 60 mm:n alustassa. suunnittelusi kanssa). Teemme myös "sovitustestejä" osille, jotka tarvitsevat kokoonpanoa. Jos tilaat 2500 mm leveän alumiiniverhouksen, laitamme kolme näytepaneelia yhteen tarkistaaksemme raot (enintään 0,2 mm niiden välillä) ja reunojen kohdistuksen. Paksujen materiaalien kohdalla tarkastelemme leikkauskulmaa – varmistamme, että 60 mm:n teräsjalustalla on 90°:n reuna (±0,5° off on kunnossa), jotta osat kiinnittyvät vakaasti. Jokainen suuri osa saa suojapinnoitteen ennen toimitusta: ruosteenestoöljy teräkselle, kalvo alumiinille. Käytämme myös räätälöityjä puulaatikoita, joissa on sisäinen tuki estääksemme taipumisen tai naarmuuntumisen – tiedämme, kuinka helposti suuret metalliosat voivat vaurioitua kuljetuksen aikana.

Ajastettua videomateriaalia Difonin suurikokoisesta laserleikkausprosessista – 6 000 mm × 2 000 mm:n hiiliteräslevyn lataamisesta automatisoidulle työpöydälle laserleikkaukseen (näyttää segmentoitua polkua ja lämpötilan valvontaa) laserseurantalaitteen tarkastukseen ja pakkaamiseen mukautettuun laatikkoon.

Mikä tekee mukautetusta Difon-laserleikkauksestamme erottuvan suurissa töissä? Tuemme sinua koko projektin ajan – emme vain leikkaamista. Monilla asiakkailla on vaikeuksia suunnitella suuria osia laserleikkaukseen. 6000 mm:n paneeli ilman tukiominaisuuksia voi vääntyä; 2500 mm:n alumiinilevy monimutkaisilla leikkauksilla voi olla vaikea käsitellä. Suunnittelijamme auttavat maksutta suunnittelun parannuksissa: tarkastelemme suuria CAD-tiedostojasi, suosittelemme pienten tukirivien lisäämistä (vääristymisen estämiseksi) tai liikkuvien leikkausten lisäämistä (käsittelyn helpottamiseksi) ja jopa näytämme viimeisestä osasta 3D-renderöinnit, jotta näet, kuinka se kootaan. Autamme myös lähdemateriaaleja. Jos tarvitset 60 mm paksua seosterästä tai 2500 mm leveää alumiinia (vaikea löytää paikallisesti), voimme hankkia sen luotettavilta toimittajilta – säästät aikaasi ja säilyttää materiaalin laadun tasaisena. Suurille tilauksille (kuten 500+ 6000 mm konttipaneelit) annamme aikataulun viikoittaisilla toimituksilla, jotta voit sovittaa aikajanamme kokoonpanolinjaasi. Annamme myös suurille tilauksille omistetun projektipäällikön – he lähettävät päivittäisiä päivityksiä edistymisestä ja korjaavat nopeasti ongelmat, kuten materiaaliviiveet tai suunnittelumuutokset.

Difon Machinery Co., Ltd.:ssä emme usko, että suurikokoinen metallilevy laserleikkaus merkitsee tarkkuudesta tai luotettavuudesta luopumista. Räätälöity Difon-laserleikkaus on suunniteltu suurimpia, paksuimpia ja monimutkaisimpia osia varten – 6000 mm:n säiliöpaneeleista 60 mm:n koneenpohjaan – ja teemme niistä yhtä hyviä kuin pienempiäkin komponentteja. Käytämme erikoislaitteita, älykkäitä työnkulkuja, tiukkoja laaduntarkastuksia ja räätälöityä tukea muuttaaksemme suuret suunnitteluideat todellisiksi, käyttövalmiiksi osiksi. Raskaiden koneiden rakentaminen? Suunnitteletko arkkitehtonisia metallitöitä? Säiliöiden valmistus? Autamme suurissa laserleikkaustarpeissasi. Ota yhteyttä tiimiimme jo tänään keskustellaksesi suurformaatin peltitarpeistasi, pyydä mallileikkausta tai varaa aika laitoksellemme – näet 8000 W laserkoneemme ja suuren formaatin työnkulkumme toiminnassa.
