Hydrauliventtiilit: tyypit, toimintaperiaatteet ja niiden rooli nykyaikaisissa hydraulijärjestelmissä

Johdanto

Hydrauliventtiilit ovat tärkeitä ohjauslaitteita hydraulijärjestelmissä, joita käytetään säätämään nesteen virtausta, suuntaa ja painetta. Hydrauliventtiilien luotettavuudella on suora vaikutus hydraulikoneiston turvallisuuteen, tehokkuuteen ja liikkeen tarkkuuteen. Hydrauliventtiileiden yleistyessä teollisuuden laitteissa, kuten rakennuslaitteissa, koneruiskuvalukoneissa ja teollisissa robottikäsivarsissa, vaatimukset hydrauliventtiilien valmistuksen luotettavuudelle ovat lisääntyneet kaikenlaisissa koneissa ja laitteissa.

1. Mikä on hydrauliventtiili?

A hydraulinen venttiili on tarkkuusmekaaninen komponentti, jota käytetään ohjaamaan hydraulinesteen virtausta järjestelmässä. Avaamalla, sulkemalla tai osittain rajoittamalla sisäisiä virtauskanavia se säätelee, kuinka hydraulinen energia välittyy toimilaitteisiin, kuten sylintereihin ja hydraulimoottoreihin.

Yleensä,hydrauliset venttiilit on suunniteltu suorittamaan kolme ydintoimintoa:

· Virtauksen suunnan ohjaus

· Paineen säätö

· Virtausnopeuden säätö

Nämä toiminnot muodostavat kaiken perustanhydrauliset liikkeenohjausjärjestelmät.


2. Hydraulisten venttiilien päätyypit

2.1 Suuntaohjausventtiilit

Suuntasäätöventtiili ohjaa hydraulinesteen virtaussuuntaa järjestelmässä. Niitä käytetään yleisesti ohjaamaan toimilaitteiden, kuten hydraulisylinterien ja moottoreiden, liikesuuntaa.Yleisiä kokoonpanoja ovat:

· 2-tie suuntaventtiilit

· 3-tie suuntaventtiilit

· 4-tiesuuntaiset ohjausventtiilit

Nämä venttiilit ovat välttämättömiä järjestelmissä, jotka vaativat tarkkaa suunnanvaihtoa ja liikkeenohjausta.

2.2 Paineensäätöventtiilit

Paineensäätöventtiiliä käytetään estämään järjestelmän ylikuormitus ja ylläpitämään hydraulijärjestelmän paineensäätöä.
Tyypillisiä tyyppejä ovat:

· Ylipaineventtiilit

· Paineenalennusventtiilit

· Järjestysventtiilit

Paineensäätöventtiilejä käytetään varmistamaan järjestelmän turvallisuus estämällä järjestelmän ylikuormitus ja ylläpitämään järjestelmän toimintaa hydraulipaineella.

2.3 Virtauksen säätöventtiilit

Virtauksen ohjaus ohjaa läpi kulkevan hydraulinesteen määrää, mikä puolestaan ​​ohjaa toimilaitteen nopeutta.

Monet erilaiset sovellukset hyötyvät virtauksensäätöventtiilien käytöstä, erityisesti sellaiset, jotka vaativat tiukasti ohjattua liikettä, kuten CNC-koneet, teollisuusrobotit ja muut.

Virtausvastusta säätämällä toimilaitteen nopeutta voidaan säätää ja järjestelmä toimii tasaisesti.

3. Hydraulisten venttiilien toimintaperiaate

Hydrauliset venttiilit toimivat muuttamalla sisäisiä virtausreittejä venttiilin rungon sisällä olevan kelan liikkeen kautta. Tätä kelaa käytetään erilaisilla ohjausmenetelmillä, mukaan lukien:

· Manuaalinen käyttö

· Solenoidi (sähkömagneettinen) käyttö

· Ohjaushydrauliikan paineensäätö

· Suhteelliset tai servo-ohjausjärjestelmät

Edistynyt suhteellinenhydrauliset venttiilit mahdollistavat jatkuvan virtauksen ja paineen säätämisen, mikä tekee niistä ihanteellisia erittäin tarkkoihin liikkeenohjaussovelluksiin.

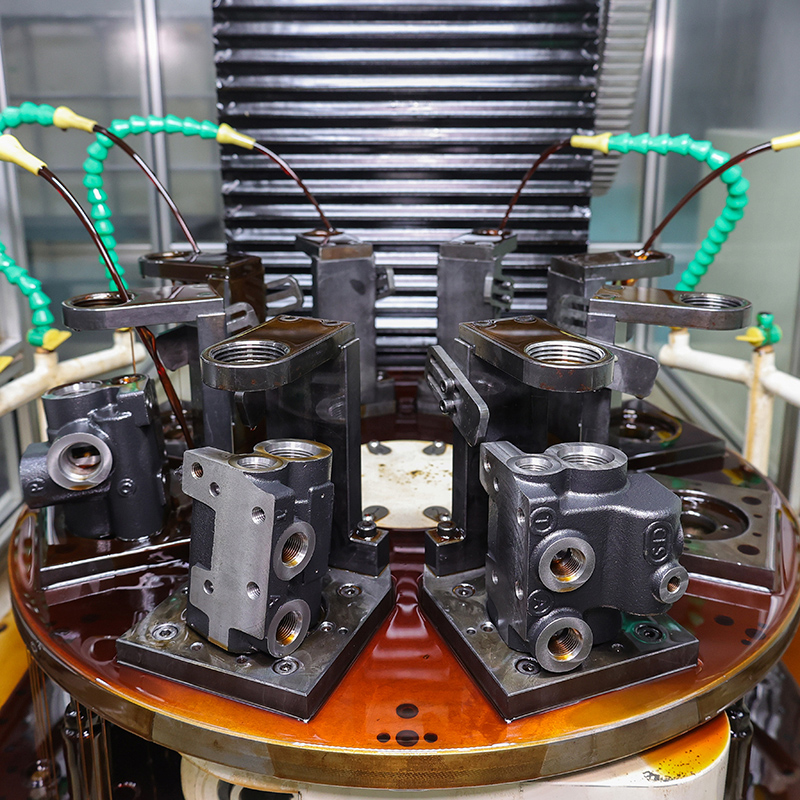

4. Koneistustarkkuuden merkitys hydrauliventtiilien valmistuksessa

Esitys ahydraulinen venttiili riippuu suuresti valmistustarkkuudesta. Pienetkin koneistuspoikkeamat voivat vaikuttaa merkittävästi järjestelmän vakauteen ja tehokkuuteen.

Kriittisiä koneistusvaatimuksia ovat mm.

· Tiivistyspintojen korkea tasaisuustarkkuus

· Tarkka sisäinen virtauskanavan geometria

· Purseettomat sisäkäytävät

· Tiukka mittatoleranssin valvonta

Kaikki näiden alueiden puutteet voivat johtaa sisäiseen vuotoon, painehäviöön tai epävakaaseen hydrauliseen suorituskykyyn.

Tästä syystä tarkkuusCNC-työstö on ratkaisevassa roolissahydrauliventtiilien valmistus, erityisesti korkeapaineisiin teollisuussovelluksiin, joissa luotettavuus ja tiivistyskyky ovat kriittisiä.

5. Hydraulisten venttiilien sovellukset

Hydrauliset venttiilit niitä käytetään laajasti useilla toimialoilla, mukaan lukien:

· Rakennuskoneet (kaivukoneet, nosturit, kuormaajat)

· Teollisuuden automaatiojärjestelmät

· Ruiskuvalukoneet

· Maatalouskoneet

· Hydrauliset puristimet ja nostojärjestelmät

Niiden monipuolisuus tekee niistä yhden nestevoima- ja liikkeenohjausjärjestelmien tärkeimmistä komponenteista.

Johtopäätös

Hydrauliset venttiilit ovat tärkeitä ohjauselementtejä nykyajanhydraulijärjestelmät. Teollisuuden vaatiessa edelleen suurempaa tarkkuutta, tehokkuutta ja luotettavuutta, edistyneen venttiilisuunnittelun ja tarkkuusvalmistuksen merkitys kasvaa edelleen.

Laadukashydraulinen venttiili suorituskyky ei riipu pelkästään suunnittelusta, vaan myös koneistustarkkuudesta, materiaalin hallinnasta ja valmistuskyvystä. Mukautettuunhydrauliventtiilien valmistus ja tarkkuushydrauliset komponentit,CNC-työstö kyvyllä on ratkaiseva rooli järjestelmän lopullisessa suorituskyvyssä.
