Kaikissa hydraulijärjestelmissä virtausnopeus – ei paine – määrää toimilaitteen nopeuden. Paine antaa voimaa; virtaus ohjaa kuinka nopeasti sylinteri ulottuu tai moottori pyörii. Tämän eron ymmärtäminen on jokaisen hyvin suunnitellun hydraulipiirin perusta, ja se alkaa tehokkaalla virtauksen ohjauksella.

Virtauksensäätöventtiilien päätyypit

Yksinkertaisimmat laitteet, neula- ja kuristusventtiilit, voivat viitata siihen, että kiinteä rajoitus voisi tarjota riittävän virtauksen hallinnan. Merkittävät todisteet kuitenkin osoittavat, että virtaus vaihtelee kuormituksen mukaan, koska virtaus aukon läpi muuttuu paineen laskun myötä. Näiden havaintojen valossa insinöörit pystyivät osoittamaan, että painekompensoidut venttiilit näyttävät ylläpitävän jatkuvaa painehäviötä aukon poikki. Lisäksi tärkeimmät tulokset voivat viitata siihen, että toimilaitteen nopeus pysyy tasaisena, vaikka kuormitusolosuhteet muuttuvat. Suhteelliset venttiilit menevät pidemmälle käyttämällä sähköistä signaalia tarkkaan ohjelmoitaviin ohjata.

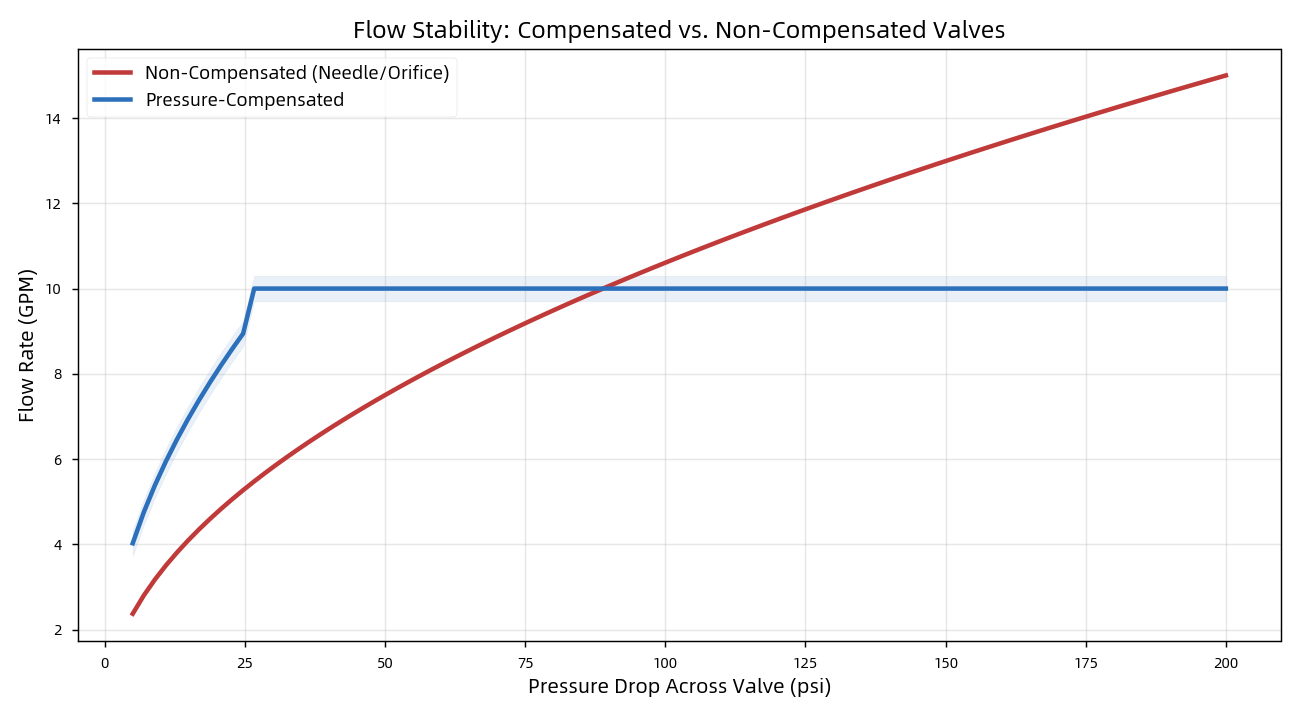

Kompensoitu vs. kompensoimaton virtaus

Kolme perusnopeudensäätöpiiriä

Sillä, missä venttiili sijaitsee piirissä, on merkitystä:

● Meter-In – asetetaan toimilaitteen eteen; ihanteellinen vastakkaisille kuormille, mutta ei voi hallita karkaavia kuormia.

● Mittarin ulos – sijoitettu paluulinjalle; luo vastapainetta ylikulkukuormien turvalliseen hallintaan. Nyrkkisääntö: "jos olet epävarma, mittaa."

● Bleed-Off – ohjaa ylimääräisen virtauksen säiliöön; energiatehokkain vaihtoehto, mutta vähemmän tarkka.

Miksi koneistuksen tarkkuus on tärkeää
Virtauksen ohjauksen suorituskyky saattaa viitata siihen, että osien laatu voisi olla järjestelmän yleisen luotettavuuden avaintekijä. Merkittävät havainnot osoittavat kuitenkin, että venttiilikelan täytyy liukua vapaasti, mutta kuitenkin tiivistyä tiiviisti reiässään – usein vaaditaan jopa ±0,001 mm:n tiukka toleranssi ja Ra 0,2–0,8 µm:n pintakäsittely. Lisäksi todisteet voivat viitata siihen, että löysät välykset näyttävät aiheuttavan sisäisiä vuotoja, hukattua energiaa ja lämmön kertymistä. Näiden tulosten valossa karkeat pinnat voivat viitata siihen, että tiivisteen kuluminen ja vuoto voivat osoittaa kriittisiä vikareittejä. Löysät välykset hukkaa energiaa; karkeat pinnat vuotavat.

OEM-kumppanisi: Difon Machining

Difon Machiningilla valmistamme tarkkuushydraulisia komponentteja – jakotukkeja, venttiilirunkoja, puoloja ja liittimiä – tarkan toleranssin virtauksen ohjauksen vaatimuksiin. ISO 9001- ja IATF 16949 -sertifioinnin, moniprosessiisen CNC-työstön ja kokeneen suunnittelutiimin avulla tuemme OEM-asiakkaita prototyypeistä volyymituotantoon.
