Kuinka hydraulisen jakotukin koneistus toimii?

Abstrakti

Hydraulinen jakotukin työstöon kriittinen valmistusprosessi, jota käytetään tuottamaan kompakteja, erittäin tarkkoja nesteenohjauslohkoja hydraulijärjestelmiin. Nämä komponentit määrittävät rakennuskoneissa, teollisuusautomaatiossa, ilmailujärjestelmissä ja energialaitteissa käytettävien monimutkaisten hydraulipiirien tehokkuuden, turvallisuuden ja luotettavuuden. Tässä artikkelissa kerrotaan, kuinka hydraulisen jakotukin työstö toimii, tärkeimmät haasteet, materiaalinäkökohdat, koneistustekniikat, laadunvalvontamenetelmät ja kuinka ammattimaiset valmistajat varmistavat pitkän aikavälin suorituskyvyn ja vuotottoman toiminnan.

Sisällysluettelo

• 1. Johdatus hydraulisen jakotukin koneistukseen
• 2. Kuinka koneistusprosessi toimii
• 3. Tärkeimmät valmistuksen haasteet
• 4. Jakotukkien koneistuksessa käytetyt materiaalit
• 5. Tarkkuus- ja toleranssivaatimukset
• 6. Työstötekniikoiden yleiskatsaus
• 7. Laadunvalvonta ja testaus
• 8. Teolliset sovellukset
• 9. Difonin ammattimainen valmistustuki
• 10. FAQ

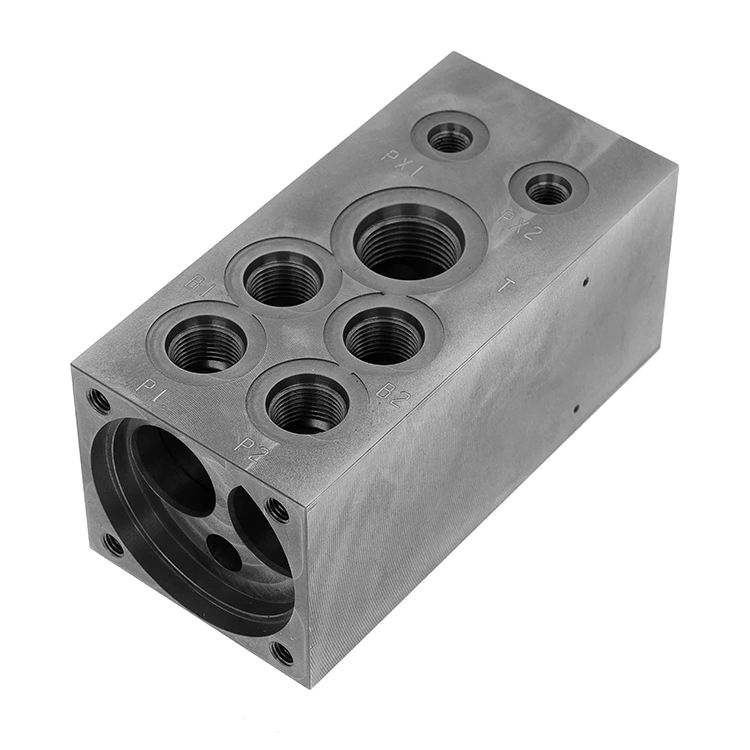

1. Johdatus hydraulisen jakotukin koneistukseen

Hydraulisarjat ovat suunniteltuja lohkoja, jotka ohjaavat nestevirtausta pumppujen, venttiilien, toimilaitteiden ja säiliöiden välillä hydraulijärjestelmissä. Sen sijaan, että käytettäisiin useita letkuja ja liittimiä, jakotukit yhdistävät kanavat yhden kiinteän lohkon sisään. Tämä vähentää vuotokohtia, parantaa järjestelmän tiiviyttä ja lisää luotettavuutta.

Hydraulisella jakotukin työstyksellä tarkoitetaan tarkkaa CNC-valmistusprosessia, joka luo sisäiset virtauskanavat, venttiiliportit ja tiivistyspinnat metallilohkoon. Tämän prosessin tarkkuus vaikuttaa suoraan järjestelmän suorituskykyyn ja turvallisuuteen.

2. Kuinka koneistusprosessi toimii

Hydraulisten jakotukkien työstöön kuuluu useita erittäin kontrolloituja vaiheita. Jokainen vaihe vaatii tarkkaa suunnittelua ja kehittyneitä CNC-laitteita.

1. Suunnittelu ja suunnittelu– Hydraulikaaviot muunnetaan 3D CAD -malleiksi, jotka määrittelevät virtausreitit, portit ja asennuspinnat.
2. Materiaalin valmistelu– Lujat alumiini-, teräs- tai ruostumattomat teräslohkot valitaan ja leikataan mittojen mukaan.
3. CNC ohjelmointi– Työkalun radat luodaan CAM-ohjelmistolla tarkan porauksen ja jyrsinnän varmistamiseksi.
4. Syvän reiän poraus– Sisäiset virtauskanavat luodaan erityisillä poraustekniikoilla.
5. Jyrsintä ja siirtäminen– Venttiilin ontelot, kierreliitännät ja asennusliitännät koneistetaan.
6. Purseenpoisto ja puhdistus– Sisäkanavat puhdistetaan lastujen poistamiseksi ja likaantumisen estämiseksi.

Jokaista vaihetta on valvottava tiukasti nesteen tehokkuuden varmistamiseksi ja painehäviön tai vuotojen estämiseksi.

3. Tärkeimmät valmistuksen haasteet

Hydraulisen jakotukin työstö on erittäin monimutkaista tiukkojen toiminnallisten ja rakenteellisten vaatimusten vuoksi.

• Sisäisen kanavan tarkkuus:Pienetkin poikkeamat voivat häiritä hydraulivirtausdynamiikkaa.
• Vuodon ehkäisy:Tiivistyspintojen tulee säilyttää täydellinen tasaisuus ja viimeistely.
• Sirun poisto:Syvät sisäkanavat vaikeuttavat puhdistamista koneistuksen jälkeen.
• Terminen muodonmuutos:Koneistuksen aikana syntyvä lämpö voi vaikuttaa mittojen vakauteen.

4. Jakotukkien koneistuksessa käytetyt materiaalit

Materiaalivalinnalla on keskeinen rooli suorituskyvyn, kestävyyden ja kustannustehokkuuden kannalta.

• Alumiiniseokset:Kevyt ja korroosionkestävä, käytetään laajasti liikkuvissa hydraulijärjestelmissä.
• Hiiliteräs:Suuri lujuus raskaisiin teollisuussovelluksiin.
• Ruostumaton teräs:Erinomainen korroosionkestävyys vaativiin ympäristöihin.

5. Tarkkuus- ja toleranssivaatimukset

Hydraulisarjat vaativat erittäin tiukat toleranssit, usein mikroneissa. Pinnan karheus, kohtisuora ja samankeskisyys vaikuttavat suoraan hydrauliseen tiivistykseen ja virtaustehokkuuteen.

Valmistajat käyttävät kehittyneitä CNC-työstökeskuksia, joissa on moniakselinen ohjaus varmistaakseen toistettavuuden ja tarkkuuden johdonmukaisuuden tuotantoerien välillä.

6. Työstötekniikoiden yleiskatsaus

7. Laadunvalvonta ja testaus

Laadunvarmistus on oleellista hydraulisarjan tuotannossa. Valmistajat noudattavat tiukkoja tarkastusmenettelyjä:

• 3D-koordinaattimittauskoneen (CMM) tarkastus
• Painevuototestaus
• Pinnan karheusanalyysi
• Virtausreitin vahvistus

Jokaisen jakotukin on läpäistävä paine- ja tiivistystestit turvallisen toiminnan varmistamiseksi äärimmäisissä olosuhteissa.

8. Teolliset sovellukset

Hydraulijakoputkia käytetään monilla aloilla, joilla nesteen tehon hallinta on välttämätöntä.

• Rakennuskoneet (kaivukoneet, kuormaajat)
• Teollisuuden automaatiojärjestelmät
• Ilmailun hydrauliset ohjausjärjestelmät
• Laiva- ja offshore-laitteet
• Energia- ja sähköntuotantojärjestelmät

9. Difonin ammattimainen valmistustuki

Laadukas hydraulisen jakotukin työstö vaatii kehittyneiden laitteiden lisäksi syvällistä insinööriosaamista.Difonon erikoistunut tarkkuus-CNC-työstöratkaisuihin hydraulijärjestelmille, ja se toimittaa räätälöityjä jakotukkimalleja, jotka on räätälöity monimutkaisiin teollisuuden vaatimuksiin.

Prototyyppikehityksestä massatuotantoon Difon varmistaa tiukan mittavalvonnan, optimoidun virtaussuunnittelun ja luotettavan tiivistyskyvyn. Jokainen tuote käy läpi tiukan tarkastuksen, jotta se vastaa vaativia käyttöympäristöjä.

Jos etsit vakaata suorituskykyä, pienempiä vuotoriskiä ja tehokkaita hydrauliratkaisuja, Difon voi tukea projektiasi kokonaisvaltaisilla valmistusominaisuuksilla.Ota yhteyttätänään keskustellaksesi hydraulisen jakotukin työstövaatimuksista.

10. FAQ

Q1: Mikä on hydraulisen jakotukin päätarkoitus?
Hydrauliputkisto ohjaa ja ohjaa nestevirtausta hydraulijärjestelmässä, korvaa useita ulkoisia letkuja ja vähentää vuotoriskiä.

Q2: Miksi koneistuksen tarkkuus on niin tärkeää?
Pienetkin poikkeamat voivat aiheuttaa painehäviöitä, tehottomuutta tai järjestelmävikoja korkean paineen nestedynamiikasta johtuen.

Q3: Mikä materiaali on paras hydraulisille jakotukille?
Se riippuu sovelluksen vaatimuksista. Alumiini on yleinen kevyissä järjestelmissä, kun taas terästä käytetään korkeapaineisissa ympäristöissä.

Q4: Kuinka valmistajat varmistavat, ettei vuotoja?
Tarkkuuskoneistuksen, pinnan viimeistelyn ja painetestauksen avulla simuloiduissa työolosuhteissa.

Q5: Voiko Difon käsitellä mukautettuja jakotukkimalleja?
Kyllä. Difon tarjoaa täysin räätälöityjä koneistusratkaisuja, jotka perustuvat asiakkaan hydraulijärjestelmän vaatimuksiin.
